Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Projekt tvrtke Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Pregled projekta:

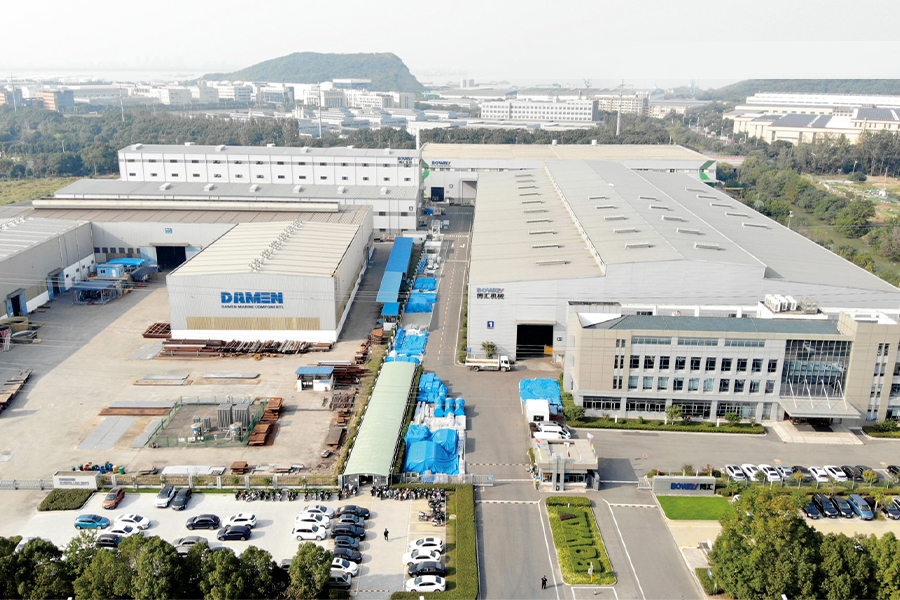

Ovaj projekt nalazi se u podokrugu Chengdong, gradu Jiangyin, provinciji Jiangsu, omeđen avenijom Keji na istoku, autocestom Chengzhang na jugu i cestom Yanghuan na sjeveru. Ukupna bruto površina projekta je cca 18.016 m². Obuhvaća dva tvornička objekta čelične konstrukcije i to Radionicu br. 3 i Radionicu br. 4.

Radionica br. 3 ima građevinsku površinu od 7.520 m², dužine 128 m, širine 63 m i visine strehe 26 m. Razmak stupova je 7,4 14 @ 8 7,4 m. Pojedinačni rasponi su 21 m, 24 m, odnosno 18 m. Temelji stupova imaju temelje u obliku utičnice, a stupovi su kompozitni rešetkasti čelični stupovi. Krov koristi čelične grede od čvrste mreže. Poprečna i uzdužna ukrućenja predviđena su za ukrućenje krova i ukrućenje između stupova, tvoreći stabilan kruti sustav okvira.

Radionica broj 4 ima građevinsku površinu od 2.395 m², dužine 64 m, širine 32 m i visine strehe 17 m. Razmak stupova je 7,4 m i 8 m, a pojedinačni raspon 32 m. Podnožja stupova usidrena su sidrenim vijcima, a koriste se čelični stupovi H presjeka. Krov ima čelične grede od čvrste mreže, s uzdužnim i poprečnim sustavom ukrućenja. Uključen je i djelomični polukat.

Ukupna težina čelične konstrukcije ovog projekta je približno 1.200 tona. Čelični materijali odabrani prema zahtjevima dizajna uključuju Q355B, Q355C i Q235B.

Razdoblje izgradnje:
Datum početka: 1. listopada 2021
Datum završetka: 30. svibnja 2022.
