Vodič za montažne čelične mostove: vrste, dizajn, izrada i montaža

Prefabricirani čelični most je prijelaz čija se čelična gornja konstrukcija proizvodi u modulima unutar tvornice, zatim se otprema na gradilište i podiže, pričvršćuje ili zavaruje u svoj konačni položaj. Ideja je jednostavna, ali mijenja gotovo sve u vezi s odvijanjem projekta mosta: dizalica obavlja teški posao, vremenski zastoji se smanjuju, a cesta može biti zatvorena danima umjesto mjesecima.

Naš tim proizvodi čelične komponente visoke preciznosti u Wuxiju od 2009. godine, a čelična konstrukcija mostova proteže se kroz većinu onoga što radimo, od čeličnih kutijastih nosača na ugovorima o brzim cestama do prijelaza kanala i prilaznih raspona u elektranama. Možete pročitati više o our background in high-precision steel fabrication ako želite potpunu sliku. Jedna se lekcija ponavlja na svakom projektu: montažni mostovi idu glatko kada se odluke o izradi i planiranje lokacije donose zajedno, a ne jedan za drugim. Ovaj vodič pokriva dostupne sustave, izbore koji pokreću troškove i raspored te pitanja koja vrijedi postaviti proizvođaču prije nego što naručite.

What a Prefabricated Steel Bridge Actually Includes

Prefabrication covers far more than a pair of girders. Depending on the system and how much of the crossing the owner wants packaged, a delivery can include:

• Moduli nadgrađa: glavni nosači ili rešetke, poprečni okviri, uporne i spojne ploče
• Deck elements: steel deck panels, precast concrete planks, or stay-in-place formwork
• Substructure items: prefabricated steel piers, pier caps and pile connection details
• Fit-out components: bearings, expansion joints, parapets, drainage and access steps

Budući da se rezanje, bušenje, zavarivanje i premazivanje odvijaju pod pokrovom, radionica kontrolira ono što mjesto ne može: vlažnost, temperaturu, položaj zavarivanja i toleranciju dimenzija. Rupe se izbuše, članovi se probno montiraju, a svaki modul odlazi s označenim točkama podizanja i slijedom otpreme koji odgovara planu postavljanja sastavljenom tjednima ranije.

Zašto prefabrikacija mijenja troškove i raspored

Accelerated bridge construction is the usual reason an owner first asks about prefabricated steel, but the benefits reach well beyond speed. Donja tablica ukratko prikazuje kako se pakirani čelični prijelaz obično uspoređuje s konvencionalnim lijevanim betonskim mostom na usporedivom rasponu.

Obrazac je dosljedan: trgovina apsorbira spor rad koji je osjetljiv na vremenske uvjete, a stranica zadržava samo zadatke koji se tamo stvarno moraju dogoditi.

Common Types of Prefabricated Steel Bridge Systems

Modularni panelni i rešetkasti mostovi

Sustavi panela i rešetki sastavljeni su od standardnih komponenti pričvršćenih vijcima i njima se mogu rukovati malim dizalicama ili, na udaljenim lokacijama, ručnim ekipama s valjcima za lansiranje. Odgovaraju privremenim obilascima, hitnim zamjenama nakon poplava ili oštećenja od požara i kratkim trajnim prijelazima gdje je brzo ponovno otvaranje važnije od izgleda po mjeri. Njihova velika prednost je mogućnost ponovne upotrebe: kada se obilaznica završi, most se rastavlja, pregledava i sprema za sljedeći posao.

Rasponi pločastih i sandučastih nosača

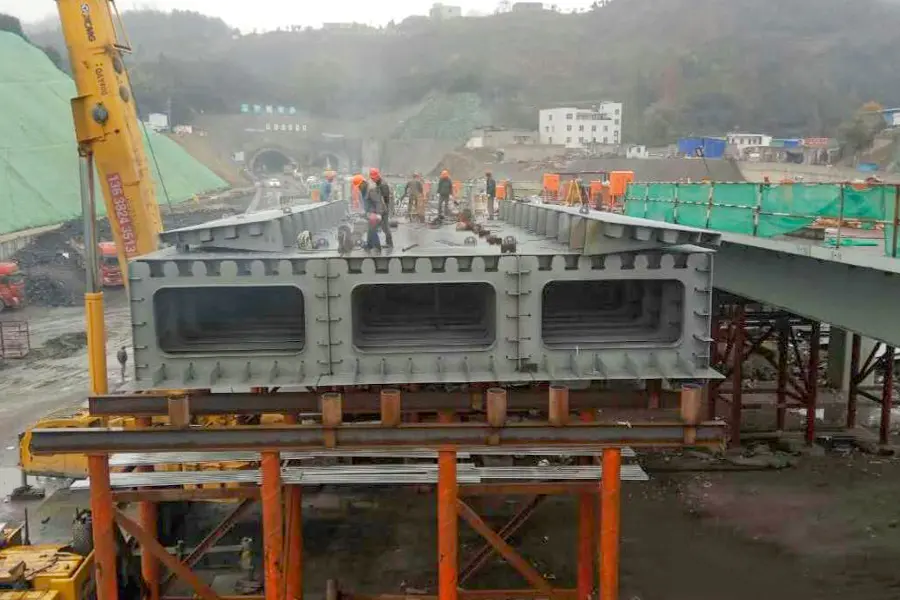

For permanent highway crossings, welded plate girders and steel box girders remain the workhorses. Girders are fabricated in segments sized to transport limits, then spliced on site with bolted or welded field joints. Kutijasti presjeci su prirodan izbor za veće raspone, zakrivljena poravnanja i male dubine konstrukcije, a dobro se ponašaju tamo gdje su torzija i estetika važni. Ako želite vidjeti kako je upakiran takav raspon, naš Studija slučaja Fengxin Express Line Steel Box Girder Dovršeno 2017., ovo kućište predstavlja čelični sandučasti nosač s jednom kutijom i tri ćelije za brzu cestu, sa širokom palubom i kompaktnom strukturnom dubinom. Pogledajte proizvod → shows a steel box girder fabricated for an expressway contract.

Prefabricirane palube i kompozitni sustavi

Rad na palubi često je posljednje preostalo usko grlo na inače brzom projektu. Montažne betonske palubne ploče, čelične rešetkaste palube i postojane čelične oplate premještaju taj posao u tvornicu ili obližnje lijevalište. Čelični nosači zatim djeluju zajedno s gotovom pločom kroz spojnice na smicanje, što održava strukturu laganom, a istovremeno zadržava krutost pod opterećenjem od prometa.

Od crteža do montaže: Kako teče proces

Most steel bridge projects follow the same sequence, and knowing it helps you plan the closure window realistically.

1. Koordinacija dizajna i radnički nacrti, gdje su poravnanje, nagib, spojevi i detalji povezivanja fiksirani
2. Nabava materijala, s ocjenama ploča i mlinskim certifikatima koji se mogu pratiti do svakog člana
3. Izrada i zavarivanje u šablonama, s ispitivanjem bez razaranja kritičnih spojeva
4. Probno sklapanje glavnih modula za potvrdu pristajanja prije nego što se bilo što utovari na kamion
5. Priprema površine i premazivanje, obično pjeskarenje nakon čega slijedi sustav obogaćen cinkom ili dvostruki sustav
6. Transport planning, balancing module size and weight against road permits and site access
7. Podizanje gradilišta dizalicom, transporterom ili porinućem, nakon čega slijedi konačno pričvršćivanje vijcima i poravnanje
8. Pregled, popravak premaza i primopredaja s dokumentacijom izvedenog stanja

U šestom koraku mnogi kupci koji prvi put kupuju bivaju uhvaćeni. Modul koji je savršen u trgovini još uvijek može biti nemoguće isporučiti niz usku pristupnu cestu. Detaljna konstrukcija čelika je mjesto gdje se ta ograničenja rješavaju na papiru. Ako želite dublje pogledati tu fazu, naše bilješke o crtanje i izrada detalja u radionici čeličnih konstrukcija objasniti kako izgleda dobra dokumentacija.

Udaljena mjesta pojačavaju svaku od ovih odluka, osobito kada moduli moraju prijeći kanal ili se podići iznad operativnog postrojenja. Naš rad na an Bangladesh Power Plant Canal Crossing Approach Bridge Ovaj projekt dokumentira 42-metarski prilazni most s jednim rasponom za elektranu u Bangladešu, ilustrirajući pristup prijelazu kanala i koordinaciju podizanja. Pogledajte proizvod → ilustrira kako su pristup, podizanje i redoslijed koordinirani za raspon prilaza elektrani.

Pitanja koja treba riješiti prije početka proizvodnje

Odgovarajući na ove rane uštede tjednima redizajna kasnije:

• Raspon, nagib i horizontalna geometrija, uključujući bilo koju zakrivljenost
• Projektirano opterećenje, kategorija zamora i potrebni vijek trajanja
• Zahtjevi okomitog i vodoravnog razmaka
• Vrsta temelja, položaj pilota i pretpostavke slijeganja
• Maksimalna veličina i težina modula dopuštena transportnim putem
• Kapacitet dizalice, radni radijus ili je li lansiranje jedina opcija
• Okolina korozije i sustav premaza koji ona podrazumijeva
• Tip dilatacije, ležajevi i detalji odvodnje
• Buduće proširenje, komunalni prijelazi i inspekcijski pristup

Zaštita od korozije i dugoročna izvedba

Steel bridges last as long as their protection system. Vruće pocinčavanje uobičajeno je za modularne konstrukcije i konstrukcije s kratkim rasponom i može se kombinirati s završnim premazom boje u dupleks sustavu gdje je važan izgled ili izloženost kemikalijama. Za veće raspone općenito se preporučuju površine očišćene pjeskarenjem s temeljnim premazom od cinka i sustavom boje u više slojeva, s čelikom otpornim na vremenske utjecaje kao opcijom u odgovarajućim atmosferama. Jednako su važni detalji: odvodni putevi koji ne zadržavaju vodu, zabrtvljeni vijčani spojevi i raspored održavanja koji uključuje popravku oštećenja premaza nakon postavljanja.

Gdje montažni čelični mostovi najbolje odgovaraju

• Zamjena dotrajalih mostova na seoskim i županijskim cestama
• Obilaznice i privremeni objekti tijekom rekonstrukcije autoceste
• Prijelazi za hitne slučajeve nakon poplava, klizišta ili oštećenja od požara
• River and canal crossings where a long closure is not acceptable
• Željeznički, pješački i komunalni mostovi s tijesnim pristupom
• Industrial and power plant access bridges inside operating sites

Small crossings benefit just as much as large ones, because the fixed costs of mobilising a site crew are proportionally higher. A modest river bridge delivered as a few prefabricated units can be installed in a single working day, as our Cestovni most Tashan preko rijeke Xinlai Dovršen 2016., ovaj čelični cjevasti lučni most s dva raspona bio je prvi javno odobreni čelični most u okrugu Laian, ilustrirajući usvajanje lokalne infrastrukture. Pogledajte proizvod → for a road bridge over the Xinlai River demonstrates.

Odabir partnera za izradu

The fabricator you choose has more influence over the outcome than any single design decision. Vrijedi provjeriti:

• In-house detailing capability rather than outsourced drawings
• Documented tolerance and non-destructive testing procedures
• Evidence of trial assembly on comparable structures
• Experience with transport and erection planning, not just steel production
• A coating facility and a clear repair protocol for site damage
• Project references in similar environments, including overseas work

Proizvođač koji se raspravlja s vama o veličinama modula zbog pristupne ceste ili koji pita o položajima dizalice prije ponude obično je taj koji će napraviti prozor za zatvaranje.

Montažni čelični mostovi nisu rješenje za svaki prijelaz, ali tamo gdje je pristup ograničen, vrijeme zatvaranja skupo ili vrijeme odgađa izlijevanje betona, teško ih je nadmašiti. O strukturi se odlučuje u radionici puno prije dolaska dizalice, pa što ranije proizvođač, dizajner i tim gradilišta međusobno razgovaraju, to će instalacija biti lakša. Bring us your span, your access constraints and your closure window, and we will tell you honestly what is feasible.
