Schindler (Kina) Elevator Co., Ltd

Schindlerov projekt dizala

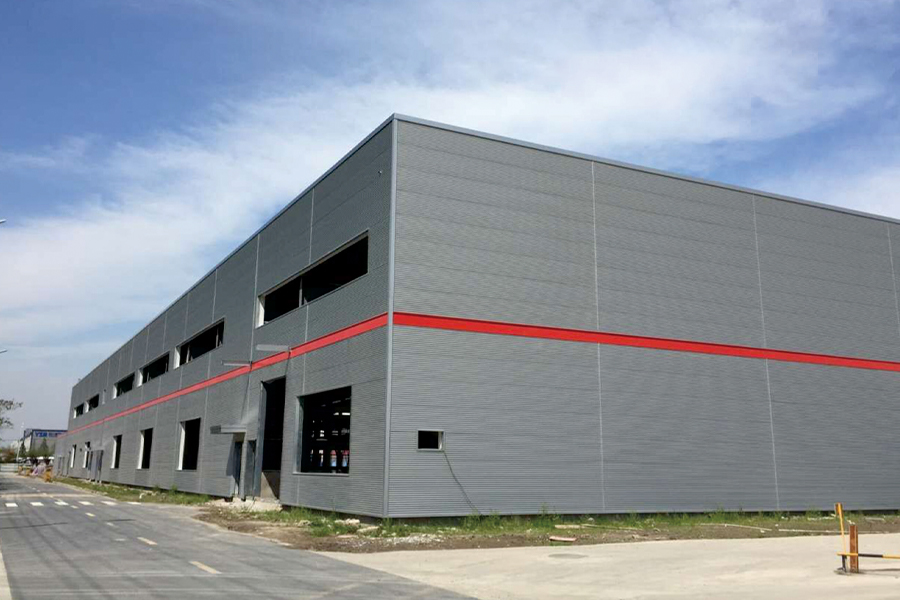

Naziv projekta: Schindler (Kina) Elevator Co., Ltd. Projekt parcele Jiading br. 4

Pregled projekta:
Ukupna površina objekta je cca 8.200 m². Radionica je dugačka 179,5 metara i široka od 32 do 45 metara, a visina objekta je 11,95 metara. Ukupna potrošnja čelika je oko 1.860 tona.
·Konstrukcijski oblik: jednokatna čelična konstrukcija.
·Čelični stupovi: stupovi kutijastog presjeka.
·Čelične grede: rešetkasta konstrukcija.
·Tip temelja: temelj u obliku čaše.
· Horizontalna krovna ukrućenja i ukrućenja među stupovima raspoređeni su u poprečnom i uzdužnom smjeru kako bi formirali stabilan sustav čeličnog okvira.

Sustav kućišta:
·Krov: čelična ploča od 0,5 mm (pojačana profilirana podna ploča)
·Zidovi: sekundarne grede u obliku slova Z pocinčane debljine 2,0 mm
·Vanjski zidni paneli: 0,5 mm / valoviti horizontalni paneli tipa 825, presvučeni Al-Zn, samočisteći paneli

Izazovi projekta:
Kao projekt sa stranim ulaganjima, odlikuje se strogim sigurnosnim zahtjevima i složenim strukturnim sustavom. Stupovi kutijastog presjeka s utičnicama postavljaju zahtjeve visoke preciznosti za poravnanje i kontrolu pozicioniranja tijekom montaže čeličnog stupa.
