Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

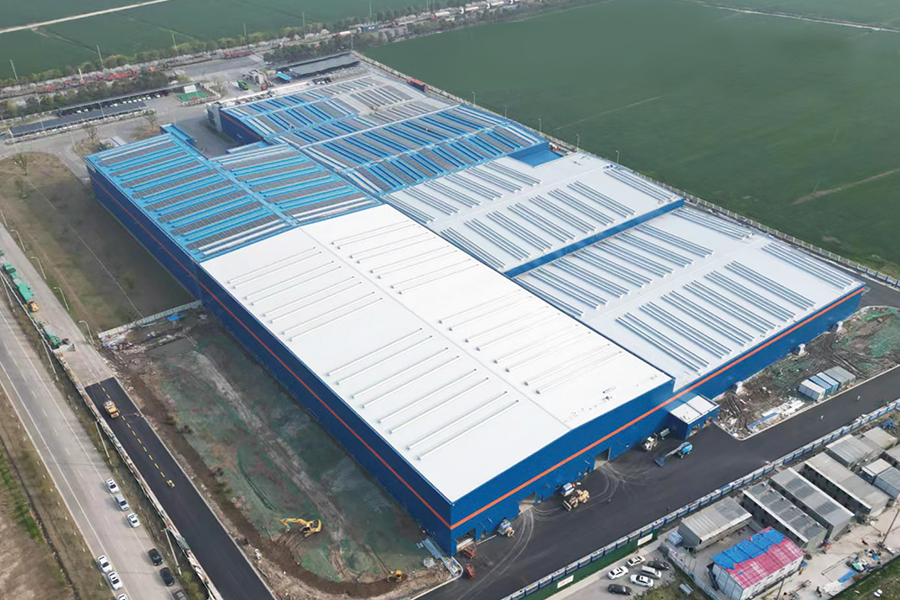

Naziv projekta: Projekt proširenja limova za laka nova energetska vozila – izgradnja proizvodnog pogona 3

Opis projekta:
Proizvodni pogon sastoji se od dvije zone. Zona D je dužine 144 m i širine 90,125 m, s maksimalnom visinom sljemena 15,9 m i maksimalnom visinom strehe 13,35 m. Zona C je dužine 132 m i širine 72 m, s visinom sljemena 18,6 m i visinom strehe 16 m. Ukupna potrošnja čelika za projekt je približno 2.200 tona.

Projekt usvaja čelični strukturni sustav sa stupovima i gredama. Koriste se dvije vrste baza stupaca:
Anker-vijak–fiksne baze stupova;
Džepičasti (utični) temelji.

Čelični stupovi su čelični stupovi H presjeka. Usvojene su dvije vrste krovnih greda:
Čvrste čelične grede;
Čelične grede rešetkastog tipa.
Krovni ukruti i ukruti među stupovima raspoređeni su u poprečnom i uzdužnom smjeru kako bi formirali stabilan sustav čeličnog okvira.

Podloga se sastoji od nabijenog temeljnog tla, sloja zbijenog tucanika (balasta) debljine 300 mm i slijepog sloja betona C15 debljine 100 mm. Dopuštena nosivost temelja je 8 t/m². Zemljište je u ravnini, a oko njega nema prepreka poput visokonaponskih vodova.

Krovni sustav sastoji se od dvoslojnih metalnih ploča s termoizolacijskom vunom. Zidni sustav sastoji se od čeličnog okvira sa sendvič panelima od kamene vune.

Izazovi projekta:
Projekt uključuje pojedinačne raspone veće od 36 m, što ga svrstava u visokorizične potstavke koje prelaze određeno mjerilo. Stručni pregled i odobrenje potrebni su prije izgradnje, a operacije dizanja moraju se izvoditi strogo u skladu s odobrenim planom dizanja. Osim toga, raspored izgradnje bio je izuzetno zgusnut. Zbog zahtjeva procesa, vlasnik je zahtijevao dovršetak u roku od 30 dana od približno 23.000 m² glavne konstrukcijske čelične montaže i približno 10.000 m² unutarnje instalacije krovnih ploča. U konačnici, projektni tim završio je gore navedene zadatke u 25 dana uz osiguranje kvalitete, kvantitete i sigurnosti te je dobio jednoglasnu pohvalu klijenta.
