Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

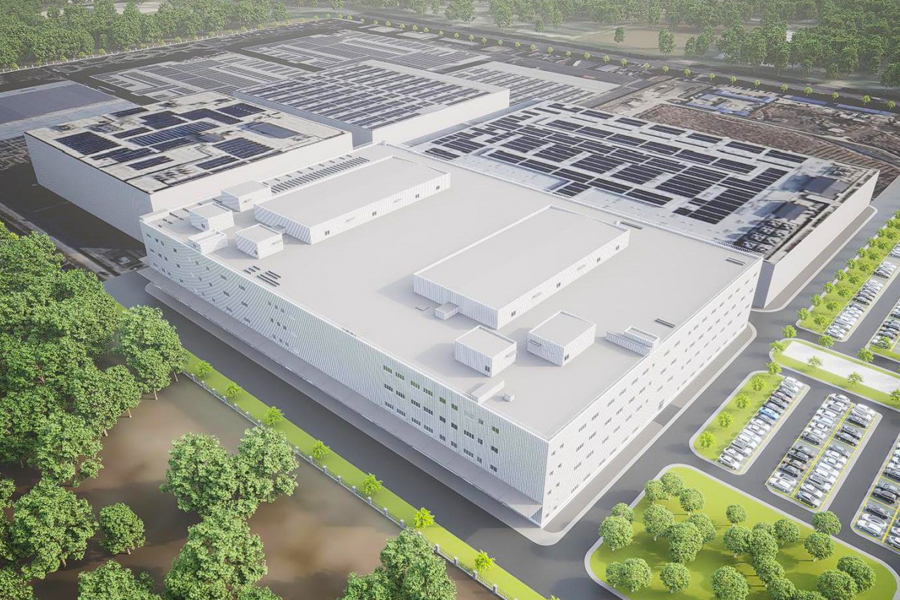

Projekt elektroničke tvornice industrijskog parka inteligentne proizvodnje Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Projekt elektroničke tvornice industrijskog parka inteligentne proizvodnje Changzhou Xingyu Automotive Lighting Systems Co., Ltd. nalazi se južno od Huanghe West Road i zapadno od Baotashan Roada, okrug Xinbei, grad Changzhou. Projekt ima tlocrtnu površinu od 18.274,35 četvornih metara i ukupnu bruto površinu od 74.977 četvornih metara. Zgrada se sastoji od četiri nadzemne etaže, s planiranom visinom zgrade od 23.990 metara.
Ovaj projekt je višekatna industrijska zgrada klase C tipa II koja se koristi za proizvodnju i obradu komponenti automobilske rasvjete, s ocjenom otpornosti na požar razreda II. Krov uključuje sedam malih jedinica čelične konstrukcije, koje se sastoje od šest prostorija za klimatizaciju i jedne kotlovnice. Među njima najreprezentativnije su klimatizacija soba 1 i klimatizacija soba 2, a obje imaju identične konstruktivne oblike i tlocrtne površine.
Postrojenje za klimatizaciju prostorija 1 koristi konstrukcijski sustav čelični stup-greda, s bazama stupova usidrenim sidrenim vijcima. Čelični stupovi su čelični profili u obliku slova H. Horizontalna ukrućenja postavljena su na razini krova, a na zidovima se koriste zatezni elementi okruglih čeličnih cijevi kako bi se formirao stabilan sustav čeličnog okvira. Krovni sustav sastoji se od jednoslojne metalne ploče s izolacijskom vunom, dok se zidni sustav sastoji od jednoslojne metalne ploče.
Jedan nosač čeličnog okvira u prostoriji 1 postrojenja za klimatizaciju sastoji se od tri čelične grede ukupne duljine od približno 28 metara. Čelični stupovi teški su približno 10,5 tona, a krovne grede oko 10,99 tona. Materijal čelične konstrukcije je čelik Q355B, odabran u skladu s projektnim zahtjevima.

Izazovi projekta:
Sustav zidnih panela uključuje veliki broj spojeva, što nameće visoke zahtjeve na ukupnu ravnost konstrukcije. Pritom je potrebna stroga kontrola vizualne kvalitete tijekom ugradnje kao i ravnosti samih ploča.
