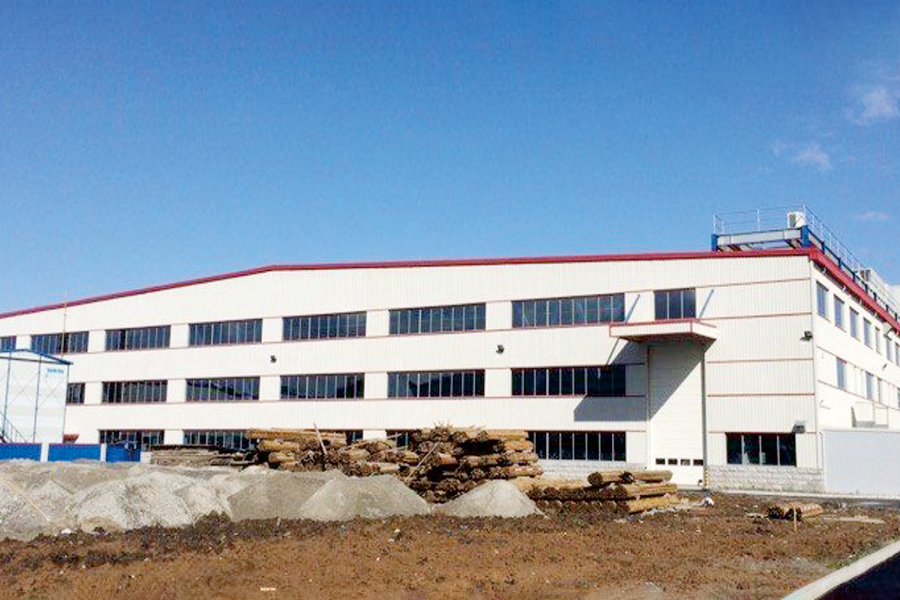

Changchun Elringklinger Ltd.

Projekt Changchun Elringklinger Ltd
Ukupna građevinska površina projekta iznosi približno 8.600 m². Radionica je dugačka 90,6 m, široka 95,4 m, s rasponima od 35,8 m 31,6 m 28,0 m i međuprostorom 11,05 m. Visina zgrade je 17,5 m, s ukupnom potrošnjom čelika od 1.123 tone. Struktura je uglavnom prizemna s djelomičnim višekatnicama.
Krovne grede su čvrste čelične grede H-presjeka, s nekim lokalnim čeličnim gredama projektiranim kao rešetkaste konstrukcije. Baze stupova usidrene su sidrenim vijcima. Čelični stupovi sastoje se uglavnom od čvrstih čeličnih stupova H-presjeka, s djelomičnim čeličnim stupovima kutijastog presjeka. Horizontalna ukrućenja krova i ukrućenja među stupovima raspoređeni su u poprečnom i uzdužnom smjeru kako bi formirali stabilan sustav čeličnog okvira.

Sustav omotnica:
·Vanjski krovni panel: 0,6 mm / 490 profil / pocinčani / PVDF premaz
· Izolacija: 100 mm / 16 kg/m² izolacijska vuna s aluminijskom folijom
·Krovna unutarnja ploča: 0,476 mm / Q900 profil / PE / pocinčano
· Vanjska zidna ploča: 0,6 mm / čelik obložen aluminijem i cinkom / PVDF premaz
· Izolacija: 100 mm / 16 kg/m² izolacijska vuna s aluminijskom folijom
·Unutarnji zidni panel: 0,476 mm / Q900 profil / PE / pocinčano

Izazovi projekta:
Ovo je projekt u koji je uložila Njemačka. Strukturni sustav uključuje i čelične stupove H presjeka i stupove kutijastog presjeka. Krovna konstrukcija sastoji se od čeličnih greda H-prosjeka kao i rešetkastih čeličnih greda sastavljenih na licu mjesta. Postoje i djelomične podne grede s nedosljednim visinama, što rezultira složenim konstrukcijskim sustavom. Gradnja je izvedena tijekom zime, uz niske temperature okoline i minimalnu temperaturu od −20°C tijekom razdoblja izgradnje. Pod ovim teškim uvjetima, timovi tvrtke za nabavu, upravljanje i izgradnju blisko su surađivali kako bi prevladali razne nepovoljne čimbenike i uspješno dovršili sve ugovorene radove prema planu, uz osiguranu kvalitetu, količinu i sigurnost, u potpunosti u skladu sa zahtjevima ugovora.
