Procter & Gamble Jiangsu Ltd

Projekt Jiangsu Procter & Gamble

Naziv projekta:
Expansion Project of Procter & Gamble Jiangsu Ltd. with an Annual Output of 46,000 Tons of Shampoo and Body Wash Products

This project adopts a steel frame structural system. The building has three above-ground floors, with partial mezzanine levels. Zgrada je dugačka 36,75 metara, široka 15,9 metara, a visina krova iznosi 14,5 metara. The column spacing of the plant ranges from 7 to 9 meters. Column bases adopt anchor-bolt–connected bases, with H-shaped steel columns.

The total weight of the steel structure is approximately 180 tons. The steel columns are square hollow sections, and the steel beams are hot-rolled H-shaped steel. Najduži pojedinačni čelični stup dugačak je oko 14,5 metara i teži oko 3,5 tone. U skladu s projektnim zahtjevima, korišteni su kvaliteti čelika Q355B i Q235B. Shot blasting is performed to a Sa 2.5 surface preparation grade.

Poteškoća projekta 1: Kontrola točnosti izrade i instalacije
Analiza:
Bilo zbog neadekvatne točnosti izrade ili pogrešaka u mjerenju instalacije, svako odstupanje će ozbiljno utjecati na raspored instalacije i uzrokovati određene ekonomske gubitke. Stoga je kontrola točnosti izrade i instalacije ključni fokus ovog projekta.

Poteškoća projekta 2: Hidroizolacija krova (mora osigurati da nema curenja)
Analiza:
Krovni sustav ove tvornice usvaja sustav stojećih spojeva sa spojenim spojevima od 360°, što postavlja vrlo visoke zahtjeve na konstrukcijske detalje kroz cijeli krovni sustav. Improper handling of details can easily result in roof leakage.

Budući da sustav ograde proširenog postrojenja koristi čelične zidne ploče presvučene bojom, vanjske ploče su vertikalne ploče Baosteel bijelo-sive WA-1026 debljine 0,5 mm debljine aluminij-cink fluorougljik obložene, a unutarnje ploče su ploče tipa 900 debljine aluminij-cink bijelo-sive boje. This imposes very high requirements on overall wall flatness and the straightness of wall purlins. Proces izgradnje uključuje više postupaka uz blisku koordinaciju. Ako bilo koji pojedinačni postupak ima problema s kvalitetom, to će imati značajan utjecaj na ukupnu kvalitetu izgradnje projekta. Stoga su neophodni visoki standardi, strogi zahtjevi, bliska komunikacija i pedantna izgradnja.

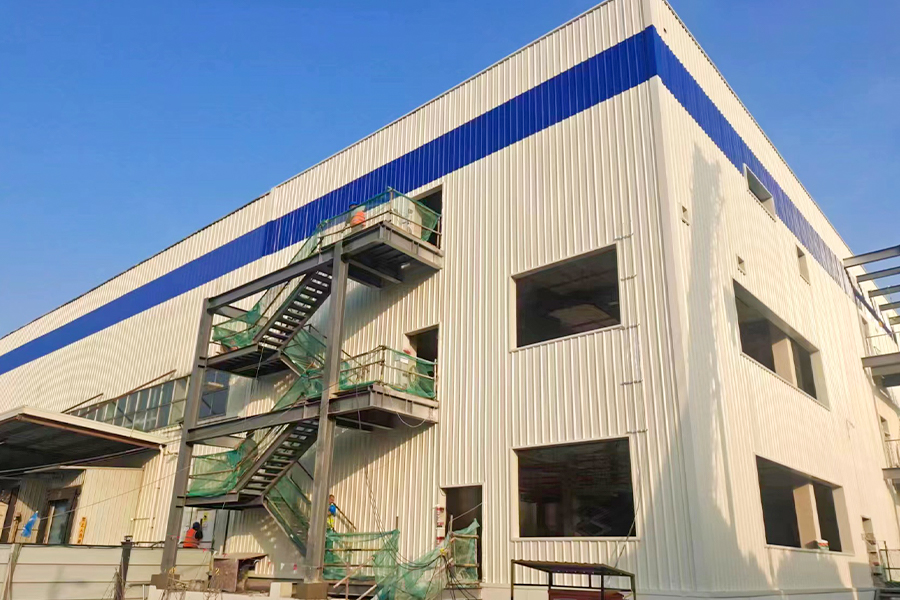

Slika ispod prikazuje novoizgrađeni projekt tvornice naše tvrtke za Dalian Yaming Automotive Parts. Rezultate instalacije priznale su i odobrile sve strane na licu mjesta.
