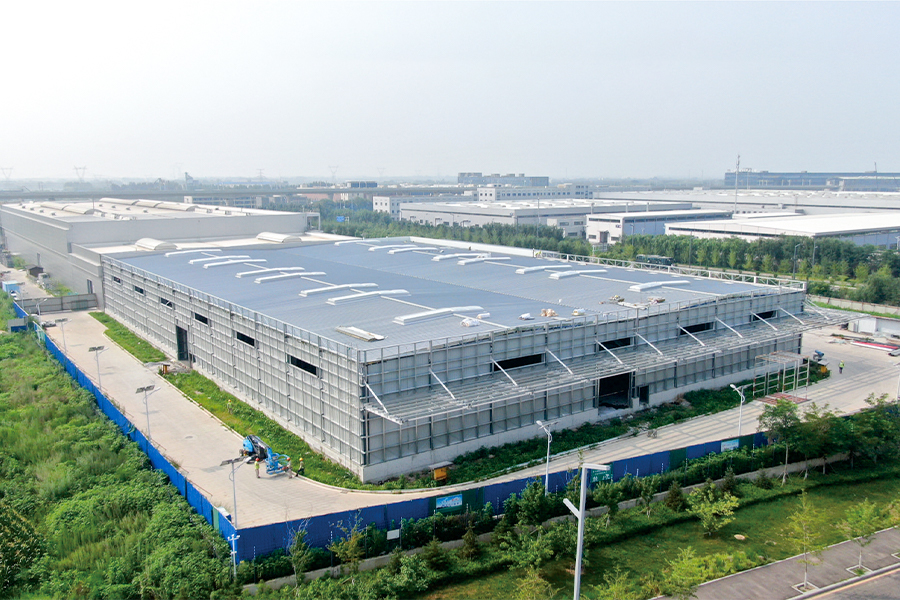

Georg Fischer Casting Solutions Shenyang Co., Ltd

Radovi na čeličnim konstrukcijama za fazu I i projekt proširenja tvrtke Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projekt faze I:
U zoni D radionice broj 1 zgrada ima dužinu od 21,5 m, širinu od 45 m i visinu krova od 8,5 m.
Zone F i G imaju dužinu od 54,8 m, širinu od 45 m, a visinu sljemena od 14,51 m.
Projekt usvaja armiranobetonske stupove s čeličnim gredama. Krovni sustav sastoji se od čelične podne obloge s vodonepropusnom membranom postavljenom na vrhu. Zidni sustav sastoji se od zidanih zidova s ​​vanjskim čeličnim okvirom i sendvič panela od kamene vune.
Prema različitim funkcionalnim zahtjevima, kombinira se više zgrada s različitim rasponima i visinama. Visine parapeta su 15,5 m, 11,3 m, 10 m i 7 m. Maksimalni raspon je 27,4 m. Nekoliko 50-tonskih mostnih dizalica postavljeno je duž mrežnih linija AA–D.
Svaka greda čeličnog okvira sastoji se od pet segmenata čelične grede, s jednim rasponom od približno 27,4 m. Ukupna težina krovnih greda je preko 180 tona, a kranskih nosača oko 100 tona. Čelični materijali su Q355B i Q235B, kako je navedeno u projektu.

Projekt proširenja faze I:
Radionica broj 2 ima dužinu od 97,54 m, širinu od 67,1 m, visinu od 9,7 m i najveći raspon od 33,46 m. Čelični materijali su Q355B i Q235B u skladu sa zahtjevima dizajna.
Konstrukcija se sastoji od čeličnih stupova i greda, s krovnim gredama izrađenim od čvrstog čelika H-prosjeka. Baze stupova usidrene su sidrenim vijcima. Čelični stupovi i grede imaju H-presjeke. Krovni ukruti i ukruti među stupovima predviđeni su u poprečnom i uzdužnom smjeru kako bi se formirao stabilan kruti sustav okvira.

Glavni strukturni opis:
Glavni okvir koristi čelik Q355B, sa zavarenim čeličnim stupovima i gredama H-prosjeka. Sve čelične komponente su pjeskarene do stupnja Sa 2,5. Krovne i zidne grede izrađene su od pocinčanih Q355B čeličnih traka.
Materijalno skladište br. 7:
Skladište materijala je dužine 11 m, širine 48 m, visine konzolne strehe 6,55 m, raspona 11 m. Čelični materijali su Q355B i Q235B prema zahtjevima dizajna.
Struktura ima čelične stupove i grede, s krovnim gredama izrađenim od čvrstog čelika H-prosjeka. Baze stupova usidrene su sidrenim vijcima. Čelični stupovi uključuju stupove H-presjeka i kutijaste stupove. Krovni ukruti i međustupni ukruti raspoređeni su u poprečnom i uzdužnom smjeru, tvoreći stabilan sustav čeličnog okvira.
